一. 概述

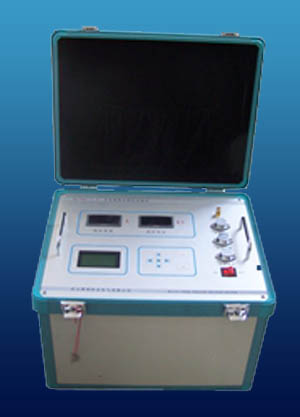

SX-PT05多倍頻電源裝置主要用于對被試品在不同電壓及頻率下的特性進行試驗的場合。全套裝置體積小，裝配方便，操作簡便。該裝置的核心組件——變頻電源柜采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等優點。
該裝置雖安裝操作簡便，但誤操作仍會引起意外事故。因此在使用前請務必仔細閱讀本使用說明，以免對被試品及試驗裝置造成不必要的損壞。
二. 主要技術參數
1. 多倍頻電源
1）額定輸入電壓：三相380V，50-60HZ
2）輸出電壓：0-300V 單相SPWM調制正弦波
3）額定輸出電流：30.3A
4）額定輸出功率：10KW
5）效率： ＞85%
6）頻率調節范圍：30.0-400.0HZ
7) 最小頻率調節步距：1HZ/0.1HZ
8）輸出波形畸變率：≤3%
9）額定滿負載下連續工作時間：30分鐘
10）運行噪聲：≤60dB
11）使用環境溫度：-30oC -- +40oC
2. 分壓器
當選擇感應耐壓試驗,用分壓器直接監測高壓測電壓,可以保證輸出電壓的準確性,避免過壓對被試品的傷害.用SDBP-2001型感應耐壓測試儀和我公司生產的FC系列標準電容分壓器聯機使用,可以完成升壓、測量、降壓測試過程。
注意事項：測量前務必檢查被測設備（PT）、測量儀器（SDBP-2001）及FC系列標準電容分壓器是否均已可靠接地。
3. 補償電抗器
當對電磁式電壓互感器進行感應耐壓試驗時，由于試驗電壓的頻率通常為工頻的2—3倍，且在該試驗情況下，試品PT呈容性，其容抗隨頻率增高而減小，試驗電流也隨之加大。由于互感器的測量繞組容量有限，導線的截面積也不太大，過大勵磁電流可能導致測量繞組過熱，損傷。因此當發現勵磁電流較大時（＞20A）用戶可以在互感器其他的測量繞組上并聯補償電抗器以減小被試繞組上的勵磁電流。
1）型 號：BK-II
2）電 感 量：10mH/15mH/20mH
3) 絕緣水平：3kV/1min AC
