一.概述
GPZY-100KW/800V磁極線圈感應耐壓變頻試驗電源是專門針對磁極線圈進行感應耐壓變頻特性測試的設備。全套裝置性能先進，操作簡便。該裝置的核心組件——變頻電源柜采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等優點。
該裝置雖安裝操作簡便，但誤操作仍會引起意外事故。因此在使用前請務必仔細閱讀本使用說明，以免對被試品及試驗裝置造成不必要的損壞。
二.產品型號和依據標準以及使用條件
1、依據標準
以下為設備設計、制造及試驗所遵循的國家和行業標準及規范，但不僅限于
此：
GB/T10229-1998 電抗器
GB/T9641-1999 試驗變壓器
GB1094.1-1996 電力變壓器第一部分 總則
GB1094.2-1996 電力變壓器第一部分 溫升
GB1094.3-1985 電力變壓器第三部分 絕緣水平和絕緣試驗
GB1094.5-1985 電力變壓器第五部分 承受短路的能力
GB/T.311.1-1997 高壓輸變電設備的絕緣與配合
GB/T16927.1-1997 高電壓試驗技術第一部分 一般試驗要求
GB/T16927.2-1997 高電壓試驗技術第二部分 測量系統
GB/T509-1991 電力變壓器試驗導則
DL/T404 戶內交流高壓開關柜訂貨技術條件
GB2900.15-1997 電工術語、變壓器、互感器、調壓器和電抗器
GB7328-1987 變壓器和電抗器的聲級測量
2、使用條件
環境溫度： －5℃～＋45℃
空氣相對濕度： ≤90％（20℃）
安裝地點: 戶內
電源電壓波形為正弦波,波形畸變率<3%
設有一可靠接地點,接地電阻符合國標要求
三.產品交貨檢查及售后保修
1. 交貨檢查
該裝置是嚴格按ISO9001標準進行生產和檢驗的，并對其進行強化的防撞包裝處理。用戶在拆箱后，請立即進行以下檢查：
1）是否在運輸中造成損傷。
2）機種型號及資料與您所定的是否相符。
3）如有問題請您速與我公司聯系。同時說明產品型號、規格、產品編號、購買日期、破損程度等。
2. 產品保修
本產品的保修期為二年。但屬下列情況將是有償服務：
1）因誤操作或不適當?shù)男蘩硪鸸收蠒r。
2）超過標準使用而出現故障時。
3）購買后摔壞及運輸中的損傷。
4）地震、火災、水災、雷擊、電壓異常以及其他天災等造成的損傷。
四.設備構成以及主要技術參數
1、 主要技術參數
n 額定輸入電壓： 380V（±10%） 三相 工頻
n 額定輸出電壓調節范圍： 0～200V～400V～800V
n 額定輸出電流： 500A （輸出電壓200V）
250A （輸出電壓400V）
125A （輸出電壓800V）
n 輸出電壓頻率范圍： 1000HZ～3000HZ 連續可調
n 波形輸出畸變率： ≤5%
n 運行方式： 額定容量連續運行1小時
n 系統噪聲： ≤70dB
n 輸出電壓穩定度： ≤3%
n 總占地面積： ≤ 2m(長)×1.2m（寬）×2m（高）.
n 總重量： ≤ 2600kg
柜體采用δ=2mm冷軋鋼板，柜體表面噴塑。柜體側面中部布置中頻輸出樁頭。柜頂布置有起吊用環形螺栓。
2、 設備組成

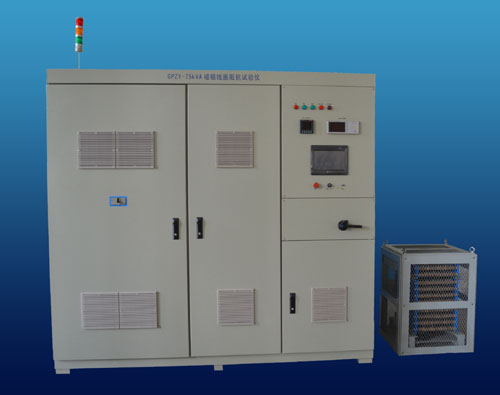

磁極線圈感應耐壓變頻電源主要由以下部分組成：
n 進線開關及整流變壓器間隔
n 變頻電源間隔
n 中頻變壓器輸出間隔
n 阻尼電阻
1） 進線開關及整流變壓器間隔
進線開關及整流變壓器間隔內按主回路的順序依次布置：空氣斷路器，交流接觸器，電流互感器，進線濾波器，三相整流變壓器。
控制主機箱裝置在其內部，空氣斷路器的用戶操作手柄布置在柜體中部，操作方便。柜內裝設有過流保護裝置。用戶操作界面布置在柜體上部，采用大屏幕液晶屏顯示，直觀易操作。
l 額定容量： 100KVA
l 輸入電壓： 三相 380V（±10%） 工頻
l 輸出電壓： 380V/繞組
l 副邊繞組數量： 4組（每組3相）
l 絕緣等級： F級
l 耐壓水平： 3KV/1min AC
l 冷卻方式： 風冷
2） 變頻電源部間隔
變頻電源部分內主要布置有整流濾波器、中頻逆變器、濾波電抗器、風冷散熱器、直流母線過壓吸收單元等組件。變頻電源柜體內裝設4組性能一致，相互獨立運行的整流濾波單元及逆變器單元，各逆變器單元輸出通過中頻輸出變壓器合成后輸出100KW功率。這樣每個逆變單元容量相對較小，而且當一個單元發生故障時，只需要退出該單元，不會影響整套設備的運行。各逆變單元具有缺相、過流、過熱等保護功能。柜頂布置有散熱風機。
l 輸入電壓： 380V AC 三相
l 輸出功率： 25KW×4
l 輸出電壓： 250V×4
l 輸出電流： 100A/單元
l 輸出電壓頻率： 1000HZ-3000HZ 連續可調
l 噪聲等級： ＜70dB
l 冷卻方式： 空氣風冷
l 運行方式： 額定容量連續運行1小時
120%容量連續運行30分鐘
3） 中頻變壓器輸出部分
柜內裝置輸出變壓器4臺，分接開關一臺，組合成三個檔位輸出。變壓器鐵心采用美國HoneyWell公司生產的微晶合金高頻低損耗鐵心，線圈采用高頻利茲線并繞，并采取低漏抗的特殊繞制工藝，保證在全頻率范圍內都滿足整體性能指標。
l 輸入電壓： 0-1000V
l 輸出功率： 25KW X 4
l 輸出電壓： 0～200V～400V～800V
l 輸出電壓切換方式： 手動切換
l ******輸出電流： 500A/250A/125A
l 工作頻率： 1000HZ-3000HZ
l 噪聲等級： ＜70dB
l 冷卻方式： 風冷
l 運行方式： 長期運行
