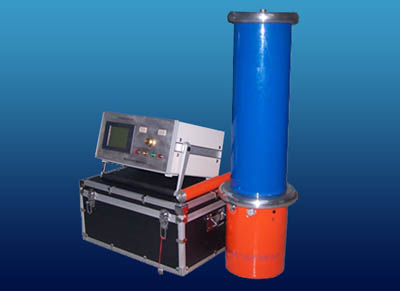

ZGF直流高壓發生器。適用于電力部門、企業動力部門對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。
ZGF直流高壓試驗器采用中頻倍壓電路。應用PWM脈寬調制技術和大功率IGBT器件。并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓試驗實現了高品質、便攜式并能承受額定電壓放電而不損壞。
ZGF系列直流高壓發生器。采用電壓大反饋。因此輸出電壓穩定度得到大幅度提高，電壓漂移量極少，高壓過壓穩定采用數字撥盤開關，能將整定電壓值直觀顯示，并具有較高的整定精度；增設了高精度0.75UDC-1mA功能按鈕，給氧化鋅避雷器測量帶來了極大的方便；輸出電壓調節采用單個多圈電位器，并有刻盤指示，調節精度高，操作簡單。整個試驗器的體積小，重量輕，便于現場作業。
主要技術參數
型號 項目 | ZGF2—60/2 | ZGF2—120/2 | ZGF2—200/2 | ZGF2—300/2 | ZGF2—200/400/2 |
輸出電壓 | 60 KV | 120 KV | 200 KV | 300 KV | 200/400 KV |
輸出電流 | 2 mA | 2 mA | 2 mA | 3 mA | 4 mA /2 mA |
輸出功率 | 120 W | 240 W | 400 W | 900 W | 800 W |
倍壓箱 （mm） | 210×180×400 Φ140×500
| Φ140×800 | Φ140×1000 | Φ140×1000 | Φ140×1200
|
操作箱 （mm） | 300×120×180 | 460×340×271 | |||
總重 | 12 | 13 | 18 | 24 | 38 |
紋波系數 | 3% | <0.5% | |||
電壓測量誤 差 | 3%(滿度) ±1個字 | ||||
電流測量誤 差 | 3%(滿度) ±1個字 | ||||
工作電源 | AC 220V ±10% 50HZ | ||||
環境溫度 | 0--40℃ | ||||
相對濕度 | 25℃時不大于85%,無凝露 | ||||
海拔高度 | 1500m以下 | ||||
