電力系統中性點（實際上是指發電機和變壓器的中性點）的運行方式有中性點不接地、中性點經消弧線圈或電阻接地、中性點直接接地三種。中性點不接地和經消弧線圈或經高電阻接地的系統通常稱小接地電流系統；中性點直接接地或經小電阻接地系統稱為大接地電流系統。
中性點的運行方式不同，其技術特性和工作條件也不同，因而對運行的可靠性、設備絕緣及其保護措施的影響和要求也不一樣。中性點通過電阻器接地方式參數配制適度即當主電路發生單相接地故障時，其電阻分量電流為電容分量電流的1.05~1.1倍。即可以把故障電流限制得適度，一方面使繼電保護有足夠的靈敏度和選擇性，同時又使故障點僅可能發生局部輕微損傷，把暫態過電壓限制到正常相電壓的2.6倍以下，限制電弧的重燃，防止弧光間隙過電壓損壞主設備，同時對防止鐵磁諧振過電壓，也有顯著效果。
主要執行標準：
DL/T 780-2001配電系統中性點接地電阻柜
ANSI/IEEE32-1972 中性點接地裝置的技術和試驗
適用范圍：
發電廠廠用電系統：
大型發電機的中性點電阻接地。
技術參數：
1. 額定電壓：0.4KV-35KV
2. 額定電流：5A-1000A
3. 電阻值：9.1-1200Ω
4. 通流時間10S、1min、長期
5. 電阻材質：不銹鋼合金（也可根據客戶要求購買）
6. 允許溫升：同流時間760℃/10S 385℃/長期
7. 電流互感器：需方可選
8. 進出線方式：上進下出、下進下出、側進側出、側進下出
9. 安裝地點：戶內、戶外
10. 防護等級：IP54
使用環境條件：
1. 戶外多風沙場所，污穢等級：三級
2. 環境溫度：最高溫度40℃，最低溫度﹣20℃；
3. 相對溫度：對年平均相對濕度90%；
4. ******風速：22m/s
5. 海拔高度：1500m

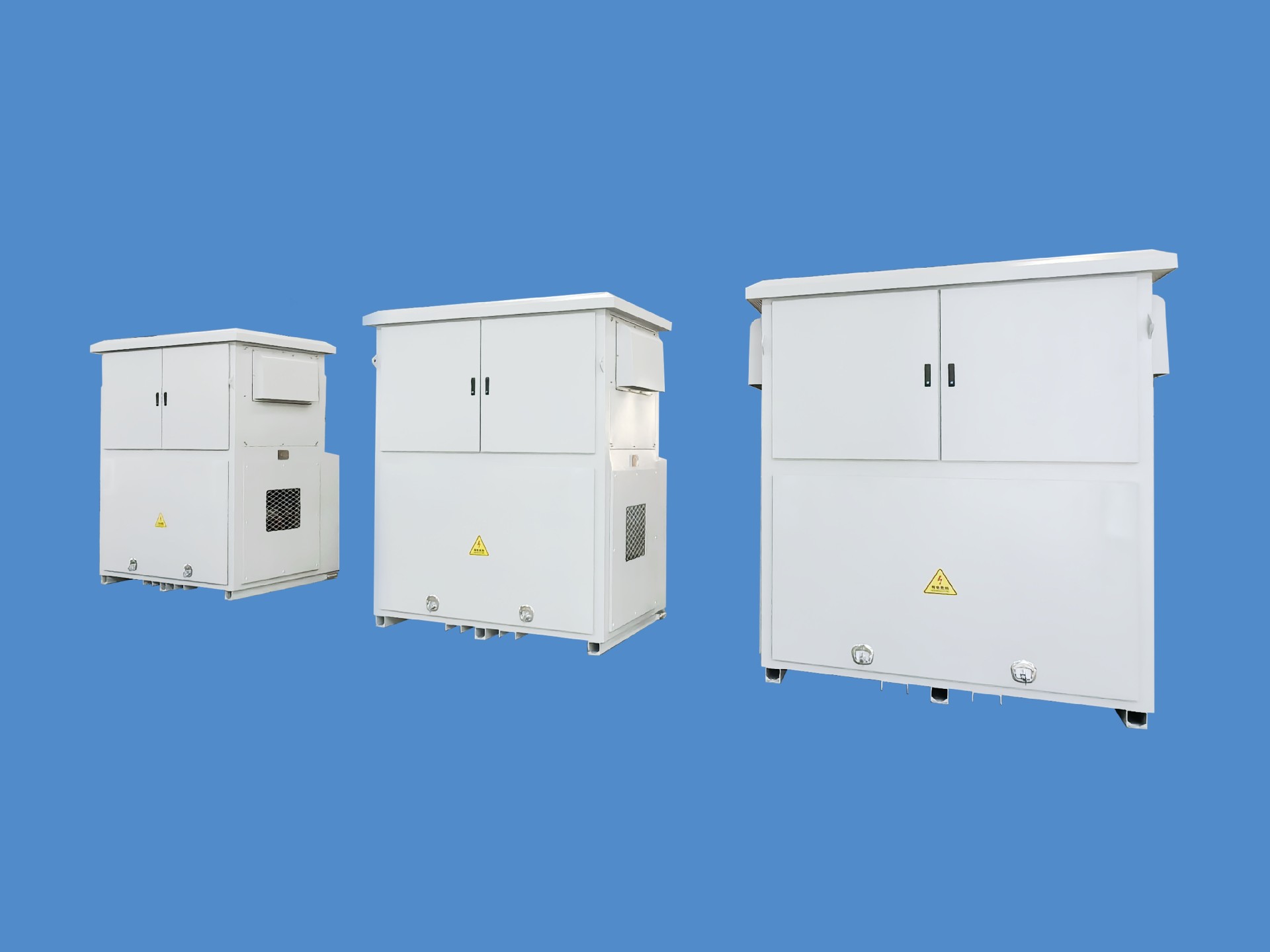

柜體設計：
1. 標準設備包括不銹鋼電阻元件、支柱絕緣子、絕緣套管、內部連線和柜體等。電阻柜的設計、制造全過程嚴格執行ISO9001體系進行質量控制；
2. 不銹鋼電阻元件、支柱絕緣子、絕緣套管、內部連線嚴格按照相關技術規范裝配、連接，并經過出廠質檢和出廠試驗；
3. 柜體底部加工有電阻接地端引出電纜孔和二次控制電纜引出孔；
4. 柜體采用前后開門，柜門可選擇雙層結構，正面門上裝有密封觀察孔。上端四角有吊環，供安裝和檢修用；柜底部設有橫向出風孔，進風口上部裝有濾網，由進風口和濾網構成迷宮通道。柜頂四周下沿設有橫向出風口，出風口上部裝有濾網，由出風口和濾網構成迷宮通道。這種結構既可達到通風散熱之目的，又能完全滿足IP54、IP55的防護等級要求。
5. 外殼下部兩側設有接地螺栓，供外殼保護接地用。
