在鐵路電力系統中，采用中性點經小電阻接地可以滿足鐵路交通通信、信號傳輸、牽引供電及電力供電系統集成施工工程的需求。通過中性點經小電阻接地，優越性主要有：
1、有效地抑制弧光接地過電壓的幅值，防止系統內部過電壓過高，同時提高故障點判斷的準確度，使零序過流保護有較好的靈敏性，以便及時切除故障點。
2、中性點經小電阻接地可以避免消弧線圈接地系統為切除故障接地區段試拉環網開關而造成的操作過電壓，也能有效地避免消弧線圈自動跟蹤頻繁動作對系統的影響。
3、在普通鐵路電力系統中，采用中性點經小電阻接地方式，配合原有的配網自動化技術，通過環網分段開關、終端監控單元和電力調度中心的控制，可以在單相接地事故發生后迅速判斷和切除故障區段電纜，及時恢復對用電點的供電。
4、發生單相接地故障時，故障電流（在中性點經金屬小電阻接地系統中，接地系統故障短路電流較大）絕大部分通過電纜鎧裝外皮回流，對全部是屏蔽電纜的通信線路影響小，不會造成危險的跨步電勢和接觸電壓。且由于保護及時動作，在短時間內切除故障點，對人員造成傷害的幾率大大減小。
5、中性點經小電阻接地可有效抑制系統內部過電壓，避免了頻繁過電壓與絕緣劣化之間的惡性循環，為系統內部設備的運行和維護提供相對良好的工況環境，有效地減少電纜故障損壞的幾率，有利于降低系統設備絕緣水平，節約設備投資具有明顯的經濟效益。對采用原標準的電氣設備絕緣裕度增加，設備使用壽命延長。
使用環境條件：
1. 環境溫度：最高溫度50℃ 最低溫度﹣25℃；
2. 環境濕度；多年平均相對濕度90%；
3. 環境海拔高度：1500m；
4. 地震烈度：8度。
設備典型配置
1. 隔離開關：1只
2. 電阻元件：1組
3. 電流互感器：1只
4. 柜體：1面
5. 技術監測器：1只
6. 自動加熱除濕器：1只
產品性能：
1. 電阻元件
1.1 電阻器中的電阻元件材質為鎳鉻合金，保證在工作溫度范圍的電氣和機械特性的穩定可靠。
1.2 電阻元件為無感格柵式，積木結構。元件的連接采用與電阻片同種材料的鎳鉻合金電阻或氬弧焊接，采用螺栓連接時要考慮運行溫度產生的不利效應。
2. 電阻值
電阻器在25℃時的電阻值偏差在±5%以內。
3. 絕緣性能
工頻耐受電壓不小于35kv，采用多節電阻結構，每節電阻的工頻耐受電壓不小于每節電阻額定電壓的2.5倍再加2kv。
4. 溫升
在額定電流下通電時間10S時，電阻器溫升不超過760℃；在＜5%額定電流通電時間2h時，電阻器溫升不超過385℃。
5. 結構
5.1 電阻器中的支持絕緣子符合國標GB8287.1的要求。
5.2 電阻柜下部進線。
5.3 柜體正面可設觀察窗，以便觀察需要監視的組件及關鍵部位的工作狀況。

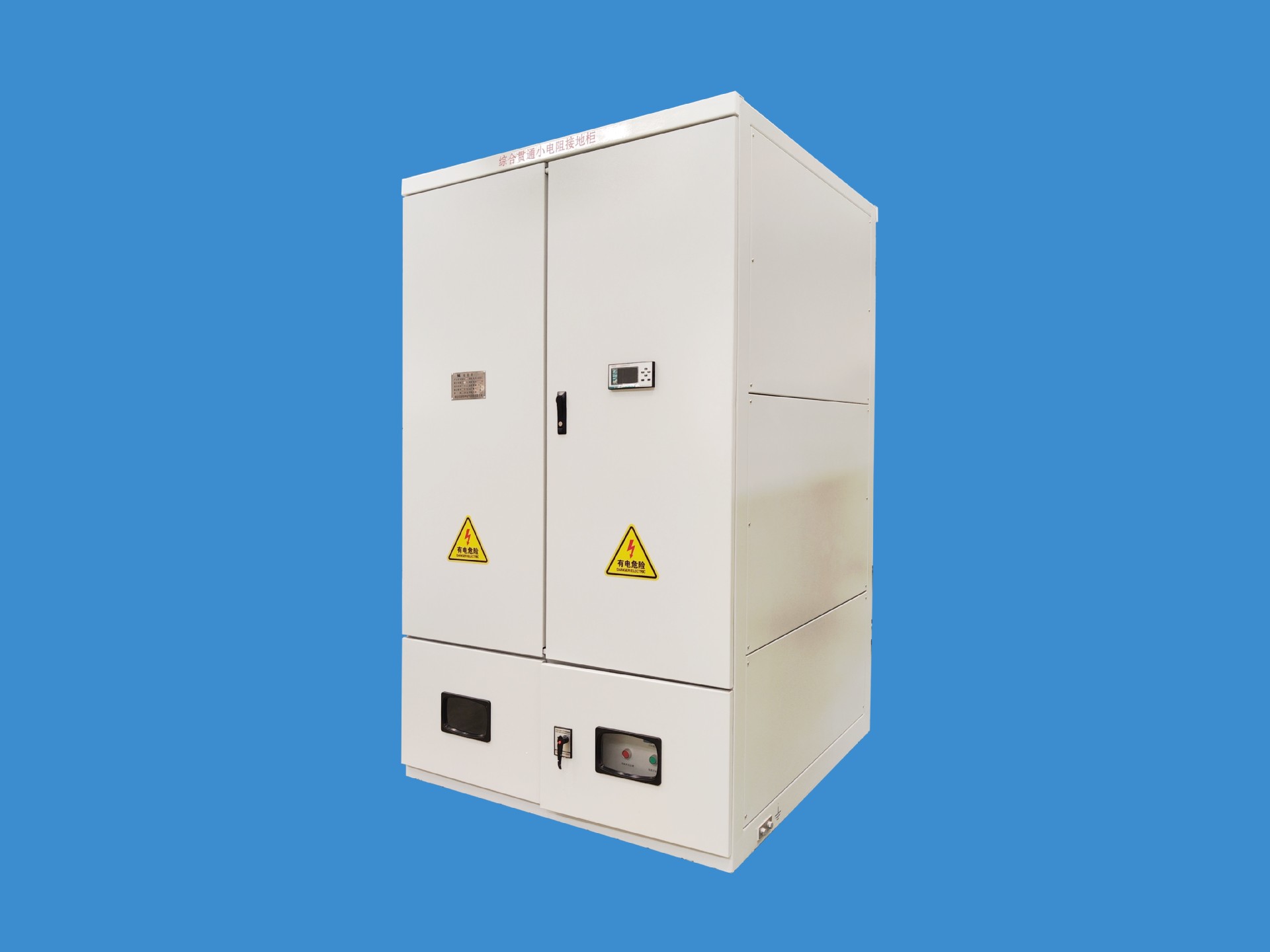

5.4 柜體：柜體框架堅實牢固，平直高度，外表面采用不銹鋼板制作，板材厚度不小于2mm，前開門，后面是可拆卸板，方便安裝與檢修。外殼最高允許溫度小于70℃。外殼有可靠接地端子，接地螺栓直徑不下于∮12。
5.5 戶外型柜體采用全密封結構，門和柜體間嵌有耐溫密封條，門使用不銹鋼鉸鏈并安裝有門和柜體專用銅連接片（保證門在開起過程中絕對可靠接地），門和柜體采用專門螺栓把手連接固定，確保密封可靠。柜頂人字形結構，避免積水。戶外型柜體的設計制造完全滿足防護等級IP54的要求。
戶內型柜體的設計遵循防護等級IP32的要求，防雨滴、防灰塵。
5.6 電阻器外殼內部考慮自然通風，采取防潮措施加熱除濕，安裝有加熱除濕器。
5.7 柜體內安裝有照明設備，方便觀察及檢修柜內部件。
5.8 電阻器內二次導線為銅導線，截面部不小于4mm2。外引得接點由端子排引出，選用阻燃型端子排。
5.9 電阻元件地端經電流互感器CT引至底座，尾端可靠聯接在柜接地端子上，接地端子面積不小于40×30mm2。
5.10 除吊裝用的環首螺釘及彈簧墊圈外，柜內所有標準件緊固件均為不銹鋼材料制作。柜頂對稱角裝設4只吊環供安裝檢修用。
5.11 在柜體正面的顯著位置，安裝不銹鋼銘牌。
